EMIGMA 高端系列产品

EMIGMA 陆源 CSEM 及 CSAMT 模块

目前 CSEM/CSAMT 模块可单独购买或与其它模块一同购买。

在部分地区,陆地可控源测量称为CSAMT,这些地区一般利用电场和磁场的比值或者阻抗进行数据处理。还有部分地区,这种测量称为 CSEM,这些地区一般独立处理各场源数据(类似于LOTEM)。EMIGMA可以兼容所有这些类型的测量组合和数据处理模式。

不限测量规模!



数据导入

  • ASCII 及 QCTool 数据导入
  • Zonge 及 Phoenix 数据导入

数据处理及校正

  • 1D 数字及空间滤波器 - 均值、中值、高斯及S-G滤波
  • 数据光滑及抽取
  • 包含动态数据表及折线图绘制的数据校正工具包可用来清除飞点、补齐数据点和绘制用于快速交叉分析的多测道数据折线图
  • 物探测区合并

3D 建模

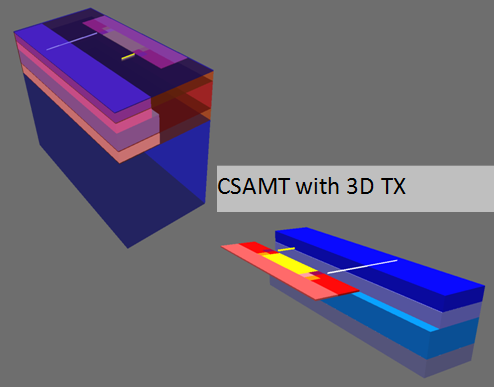

CSAMT with 3D
                  Tx
点击图片放大
带3D源的 CSEM/CSAMT 建模
  • 针对任意电场、磁场和阻抗组合的 3D 模拟
  • 成套模型生成和批量模拟
  • 不限制数目的长方体、薄板及多面体目标
  • 多种类型的多异常体相互作用
  • 针对地形影响的建模
  • 有处理层结构和异常体之间的全部差异的能力
  • 可交互的 3D 地球物理模型建模工具包

3D CSEM/CSAMT 反演

  • 软件反演不仅利用反演算法,还在反演中加入相关的正演算法。同时针对强散射/弱散射有两套不同的正演算法
  • 标量及矢量电场和磁场及多个发射器的联合反演

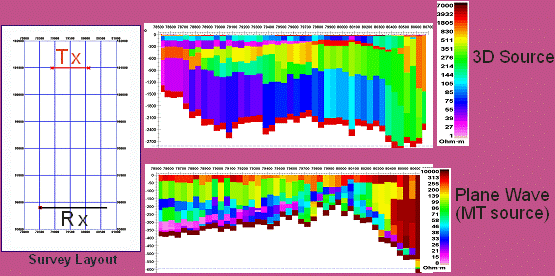

1D CSEM/CSAMT 反演

CSEM/CSAMT inversion
  • 固定层厚的光滑 OCCAM 反演
  • 可充分约束层面电阻率和厚度的欠参数马奎特反演
  • 利用 3D 场源反演电场、磁场及阻抗
  • 用户可自定义初始模型及反演参数

数据显示与分析

CSEM/CSAMT volume
  • 在显示 3D 结构的同时,以曲线、矢量、真 3D 数据曲面或 3D 等值曲面图显示 3D 数据
  • 在 3D 可视化工具包中进行 3D 模型切片显示
  • 伪断面及深度成像
  • PEX显示工具包 - 易切换到磁化率/电导率断面的2D 电阻率法/CSAMT 反演断面显示
  • 伪断面工具包
  • 网格化:自然邻点、杜朗尼三角剖分、最小曲率和薄板样条
  • 等值图:2D 平面及 3D 曲面图
  • 绘制折线图
  • 残差绘图

更多数据显示能力详情,参见 EMIGMA 完整版
