EMIGMA 高端及专业系列产品

EMIGMA 磁法模块

磁法模块包含在 EMIGMA 完整版 软件包中, 专业版和高端版均包含此模块,此模块也可单独购买或与其它模块一起购买。购买任何航空电磁模块可获赠此模块

只有高端版支持对航空和井中磁测数据进行处理和解释

加上附带的 QCTool 软件,用户可以进行全套数据处理、数据质量检查、成图,同时在EMIGMA中进行建模和反演

QCTool 软件中有针对固定翼航空数据处理的 磁补偿包

高端版不限勘探规模
专业版每个工区可载入50 000个数据点

真正支持多项独特功能的关系型数据库:

  • 允许整个工区保存在一个数据库内
  • 允许采用不同设计的多种勘测数据保存在一个数据库内
  • 三级数据组织管理
  • 在一个数据库内轻松整合勘探数据、地图、网格、建模及模拟(建模)数据

最先进的反演算法

数据导入

  • 可导入磁法数据,包括总场值、矢量数据及梯度磁测量数据
  • 仪器导出格式
  • 可支持多种仪器制造商和业内格式的QCTool 文件格式  (参见 产品介绍 查看支持的格式列表)
  • 地表、航空和总场值或3分量的测井数据(需带旋转数据)

数据处理

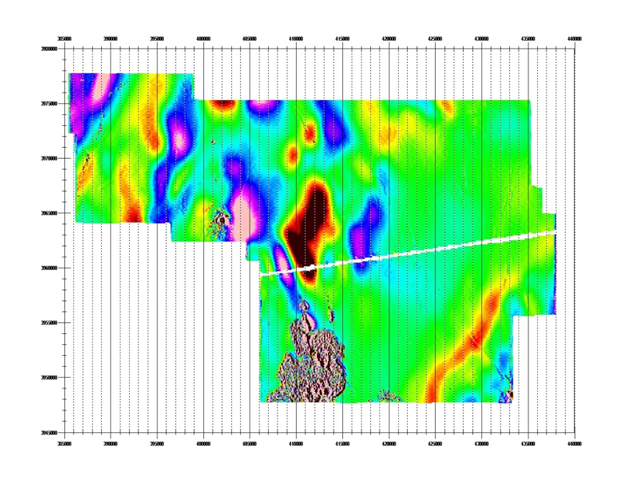

Contoured data
点击图片放大
数据等值图
  • 日变校正
  • 国际地磁参考场校正
  • 联络线校正
  • 梯度消除
  • 2D FFT 工具包:
    • 锥形Tukey窗函数
    • 波长/波数滤波
    • 向上/向下延拓
    • 导数计算
    • 磁异常化极 (4种方式,其中3种为低纬度化极)
    • 解析信号显示和输出
    • 水平解析信号显示和输出
  • 1D, 2D 空间和数字滤波器
  • 数据校正和工区设计工具

数据显示和分析

  • 2D 带有透明底/套印格式的地图
  • 3D 曲面图(带等值线,可调灰度)
  • 5种网格化算法:自然邻点、杜朗尼三角剖分、谢别得、最小曲率和薄板样条。
  • FFT 网格(可由用户指定宽高比)
  • 数据曲线图 - 最复杂的地球物理曲线图绘图工具
  • 模型残值绘图
  • 两个网格数据的差值计算
更多数据显示能力详情, 参见 产品介绍.

3D 建模

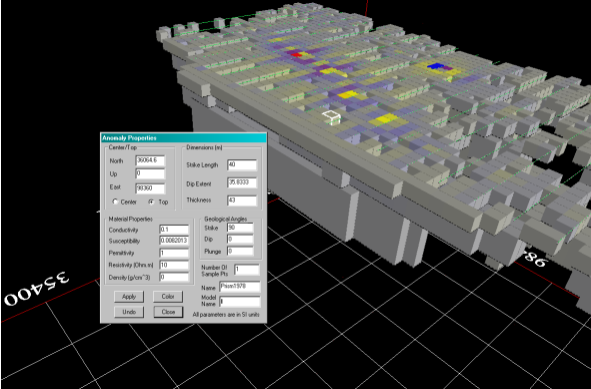

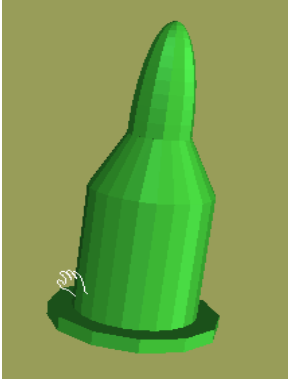

UXO model
点击图片放大
UXO 建模

EMIGMA通过利用与地球磁场平行的内部磁化矢量提供传统的磁场建模,但这仅仅是其强大建模能力的开始

Petros Eikon的磁非线性近似算法是对用于棱柱或多面体电流聚集非线性近似算法的一种扩展,包括感应磁化引起的磁场聚集效应

这种直流磁模型的实现不同于目前大多数可用的技术。通过将非线性近似算法扩展到磁效应,我们不仅能够模拟多个物体之间的相互作用,而且能够模拟单个物体内的相互作用(所谓的退磁效应)。

也可用传统的内部弱感应场(Born)模拟磁体相互感应。还可模拟剩磁情况。

由于采用分析方法解决相应问题,所有的 3D 模拟技术都具有快速的特点,同时为总场、矢量或导数的计算提供了非常精确的解决方案。

部分关键功能如下:

  • 大数据量的数据包的建模
  • 快速准确的 3D 或 2D 模拟,包括成套模型生成和批量模拟
  • 不限数目的长方体和多面体目标建模
    新加入的多面体:管道(有盖或无盖的空心圆柱体)、椭球体、炮弹、子弹、地雷、鼓、球体、一般多面体...
  • 3D 空间地球物理建模
  • 易于以 .dxf 格式(适用于AutoCAD), .asc  格式(适用于Vulcan) 和 .str 格式(适用于Surpac) 导入导出模型文件 - 新功能
  • 可应用于UXO、工程和农业方面的研究及土工勘测
  • 对大的或者小的异常体均准确
  • 永磁化效应
  • 磁化体的多种相互感应类型选择
  • 非线性效应、退磁、磁沟道效应、剩磁效应
  • 直接准解析导数计算
  • 地形影响
  • 与很多强大的工具...

3D 磁法反演

Magnetics
                  inversion
点击图片放大
磁法反演
  • 用线性和非线性反演工具建立 3D 磁化率体积模型:
    • 优化与直接矩阵反演
    • 物理敏感性函数
    • 最小化技术套件
  • 对地质构造敏感
  • 带地形的构造反演
  • 包括地形影响
  • 删除不响应的单元
  • 全 3D 网格化反演
  • 由用户定义的可变深度的反演单元
  • 带单元删除的数据外延 - 新功能
  • 在反演中使用导数
  • 可用初步正演模型作为起始模型
  • 带地形的单元反演
  • 多种快速约束反演技术
  • 包含仅能在 EMIGMA 中体验的核心技术...

梯度计算

  • 快速傅立叶变换梯度推导
  • 梯度模拟与反演
  • 利用水平梯度的增强的等值计算
  • 可用实测或处理后的数据进行深度预测

3D 扩展欧拉反褶积

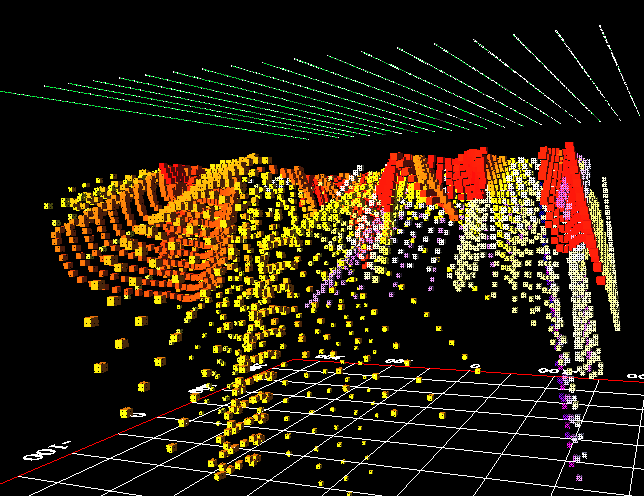

3D Eulers in 3D
                  visual display
点击图片放大
3D 欧拉解的 3D 显示
  • 测线数据和网格化数据的 3D 欧拉解
    • 欧拉解的 2D 及 3D 可视化
    • 统计学和 Rodin 后处理
    • 唯一聚类算法
与其它深度估测功能

最后上传于2014年1月23日
