Eikon Technologies - Geophysics Software and Consulting
Sophisticated geophysics software for the practicing geoscientist

自 1994年 创立至今

EMIGMA 高端系列产品

EMIGMA 完整版

下载范例数据库
(需配套 EMIGMA 试用版 使用)

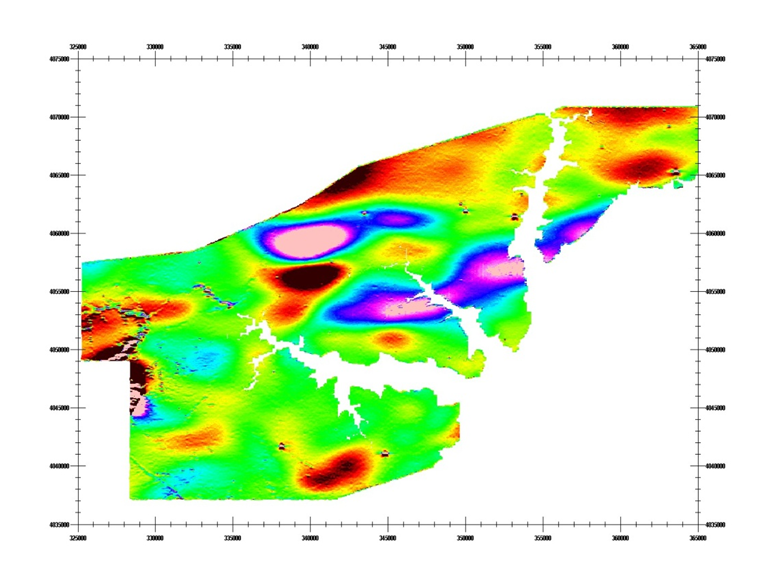

Contoured Data
点击图片放大
数据等高线图

软件可处理磁法、频率域电磁法、时域瞬变电磁法、重力方法、激发极化法、电阻率法、甚低频法,亦包含航空频率域电 磁法和瞬变电磁法数据处理能力

(不包含MT, CSEM 及 MTEM 但这些功能可单独购买)

不限测区范围!

GUI 交互界面 - 直观的用户交互界面,可在 Windows 2000/XP/Vista/7/8/10/11 中运行

EMIGMA 完整版现包含CSAMT许可.


数据导入

  • 大框时域瞬变电磁法数据导入 (Geonics, Zonge, UTEM 及 Crone)
  • 小框数据导入 (terraTEM, TEM-FAST, Phoenix TEM 及 WTEM)
  • 频率域电磁法数据导入 (地面及航空数据)
  • 航空时域瞬变电磁数据导入 (GeoTEM/MegaTEM, HeliTEM, TEMPEST, VTEM 及 AeroTEM)
  • AMIRA 时域瞬变电磁数据导入 (SmarTEM, SIROTEM)
  • 直流磁法、直流磁梯度数据导入 (QCTool 格式, XYZ 格式, Scintrex Smartmag 及 Envi-Mag, NavMag, 井中数据, 航空数据 - 直升机及固定翼航空数据)
  • Picodas, Pico 边界文件格式
  • 时间域激发极化数据导入 (Zonge, ELREC6 格式, ASCII 文本格式)
  • 频率域激发极化数据导入 (Zonge 及 ASCII 文本格式)
  • 电阻率法数据导入 (通用 ASCII 文本格式)
  • MT 数据导入 (QCTool, Zonge 及 ASCII 文本格式)
  • 重力数据导入 (QCTool 及 XYZ 格式) 包括全张量梯度数据
  • CSAMT Data 数据导入 (QCTool, Phoenix 及 Zonge 格式)
  • ZTEM/AFMAG 数据导入 (QCTool 格式)
  • MTEM 数据导入 (QCTool 及 SEGY 格式)
  • MMR 数据导入 (Crone 格式)

数据管理

  • 数据骨干网
  • 大量数据包管理:数据库具有3级数据管理层级
  • 数据包的整合、输出、输入及为之后 EMIGMA 建模所需的其他处理
  • 地球物理数据统计

数据处理及校正

  • 用户自定义大小的的1D 及 2D 数字与空间滤波器
  • 简单及加权的数据平均抽取
  • 可应用于重力和磁法实测数据与模拟数据的 FFT 工具包
  • 图形数据提取、轮廓编辑和修改
  • 包含动态电子表格和曲线图的数据校正工具可以提供数据去噪、遗失数据插值及快速交叉数据分析所需的含有多条不同测道数据 的曲线图
  • 磁法日变站数据校正
  • 经纬度投影及化极投影
  • 针对地球物理测量的读数平均、剔除飞点、整合测线功能
  • 去趋势化

3D 建模

  • 易于建模:大数据集、灵活的轮廓生成和操作、多几何系统、大测框建模等。
  • 对于电磁法、重力、磁法、激发极化法、电阻率法、MT及CSAMT数据建模均不限长方体、板状体和多面体异常数目
  • 多种异常形状:管道(有盖或无盖的空心圆柱体)、椭球体、炮弹、子弹、地雷、鼓、球体、长方体、板状体、一般多面体...
  • 多个散射模型建模:简单叠加、远场和近场相互作用、自动模式
  • 模拟复杂地质异常和地形的合成地形体生成器
  • 利用感应非线性板状体建模电导性体 - 体积感应模型
  • 利用可调电阻率、厚度、走向、走向长度、倾角、深度、倾斜及电导率的模型组迭代以快速建立层状介质与板状体模型
  • 3D 批处理正演:多场源、任意剖面或钻井数目、任意分量
  • 从 CAD 程序中导入地质模型
  • 3D 空间建模工具包
  • 球体建模算法,全新的感应板状体算法

数据反演

3D Inversion
                  Section
点击图片放大
3D 反演切片
  • 针对电磁法、电阻率法、MT、CSAMT数据的一维反演-反演结果可插值为 3D 多面体
  • 针对磁法和重力的 3D 反演
  • 在 3D 可视化工具包中对 3D 模型进行切片
  • PEXShow 工具包 - 地电断面的 2D 展示
  • 磁化矢量反演

3D 扩展欧拉反褶积

  • 统计学和 Rodin 后处理
  • 解的 2D 及 3D 可视化
  • 角度及位置的磁化反演

CDIMAP

CDI Section
点击图片放大
CDI 断面
  • 视电阻率工具包 - 采用以视电阻率作为频率函数的半空间绘图技术
  • Sengpiel 深度断面 - 采用以视电阻率作为深度函数的电阻率伪断面绘图技术

2D 及 3D 可视化

  • 在 3D 空间中以断面、矢量、真 3D 数据体或者带有 3D 构造的等高表面图形式显示数据
  • 最多同时支持三个数据通道的可视化
  • 3D 建模工具包:简单的的模型操作和调整,一键转换板状体为多面体等
  • 欧拉解及磁法反演结果的 2D 与 3D 可视化

绘图

  • 综合绘制数据、衰减曲线及点位的 XY 绘图模块
  • 多测道、多测线数据绘图
  • 自由切换磁化率与电导率
  • 自由切换测道、断面及模型
  • 按比例尺绘图
  • 单页多图绘制
  • 残差绘图
  • 保存模型组绘图结果方便之后快速调取
  • 利用 FOM 算法的数据质量控制功能
  • 数据衰减率计算

网格化

  • 5种网格化算法:自然邻点、杜朗尼三角剖分、谢别得、最小曲率和薄板样条
  • 利用 ProfileViewer 快速设置网格几何图形并输入用于插值的数据
  • 残差网格化

网格展示与分析

  • 多分量网格化 - 无需再次网格化即可自由切换测道与分量
  • 矩形网格单元
  • 断面、数据及等值图叠层
  • 等权重及等距网格化
  • 一键转换为视电阻率及电导率
  • 分析信号显示
  • 欧拉解叠层
  • 衰减率/振幅成图及导出
  • 叠加在光栅地图上
  • 带有透明度和注释选项的地图生成功能
  • 导入及导出 GeoTIFF 格式
  • MultiGrid 工具包 - 一次支持最多观察与对比4组网格结果

等值图绘制

  • 利用 OpenGL 插值体验网格数据的另一种视图
  • 多分量等值图绘制-可自由切换分量及测道
  • 自由切换视电阻率及电导率
  • 可自定义的轮廓线
  • 以 3D 表面图形式展示数据
  • 广泛的伪深度及伪断面成像
  • 反演成果的 3D 体积插值 - 自由切割断面

数据导出

  • 模型可输出为页面描述文件或光栅图
  • 反演结果可输出为ASC II XYZ格式(包含点号、点位、深度及视电阻率)以方便载入Geosoft或Surfer进行进一步地电断面编辑
  • 模型数据及处理过的数据可输出为XYZ或Geosoft格式 (*.GBN)
  • 可导出为 EMIGMA 数据库或 PetRos PEV 格式以便于与同事分享您的结果
  • QCTool (*.QCT) 格式导出
  • 2D GeoTIFF 格式导出

QCTool 软件

EMIGMA 高端完整版包含 QCTool 软件,该软件提供一系列包含数据预处理工具、数据校正工具及质量控制的功能。同时该软件包含针对重力数据的准确校正及针对磁法数据的日变、地磁场及漂移校 正。
