Eikon Technologies - Geophysics Software and Consulting
Sophisticated geophysics software for the practicing geoscientist

自 1994年 创立至今

EMIGMA 高端系列产品

EMIGMA 重力模块

势能场资讯

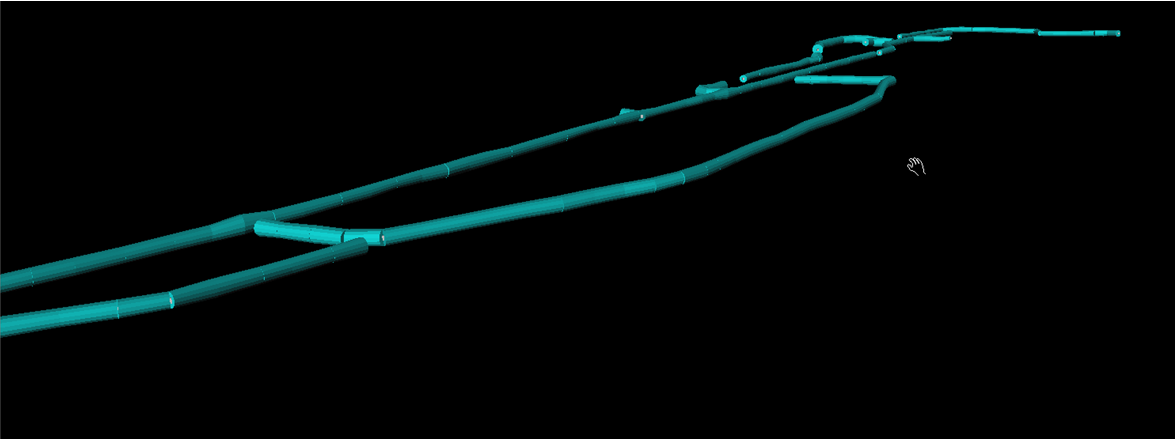

Underground
                  Mine Workings
点击图片放大
地下采矿工作建模
EMIGMA 重力模块是一个综合的软件包,提供了广泛多样的处理、可视化和解释工具。该软件包包括用于处理和基本成图的QCTool软件许可以及用于数据解释的 EMIGMA相关许可。

高端软件包支持对地面、航空、海洋和井中数据的处理。该许可证可以单独购买,也可与其它模块组合购买。

QCTool 软件

点击图片放大

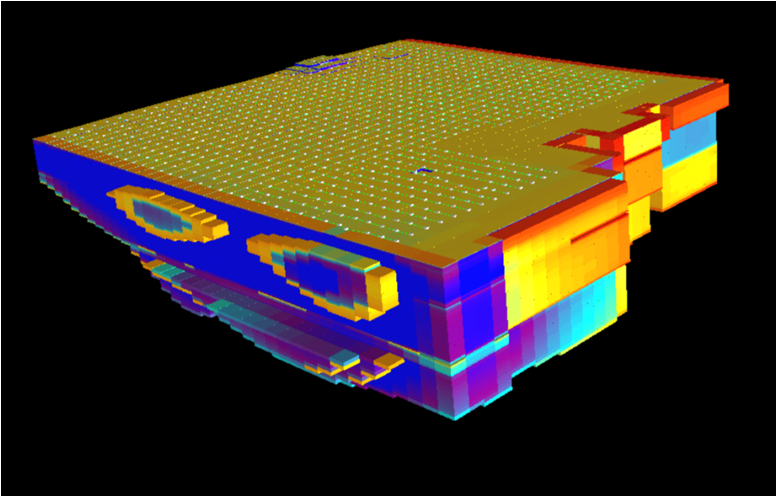

3D 重力反演
  • 漂移校正
  • 潮汐校正
  • 纬度矫正
  • 自由空间校正
  • 布格校正
  • 数据平均(简单或bootstrap技术)
  • 绝对重力测量数据校正
  • 地形校正(功能)支持:
    • 导入USGS(1公里网格)的DEM区域数据
    • 导入大比例尺的DEM网格数据,如美国网格、加拿大地貌网格、墨西哥网格和澳大利亚网格
    • 针对小工区的区域(地形)校正
    • 用户自定义的地形文件格式,请 发电子邮件咨询。
  • 地形地貌校正利用了如下的最新技术:
    • 利用网格化地形还原3D 地表地形
    • 3D 地表地形可拆分为多个四面体单元
    • 每个单元的重力贡献是通过在体积网格单元(顶部是三维曲面)上精确积分来计算的
    • 与传统方法相比,提高了大单元或大面积变化区域的精确度
  • 提供1D, 2D 空间和数字滤波器
  • Eötvös 校正 (用于航空和海洋数据) - 新功能
  • 均衡校正 - 新功能

EMIGMA

点击图片放大

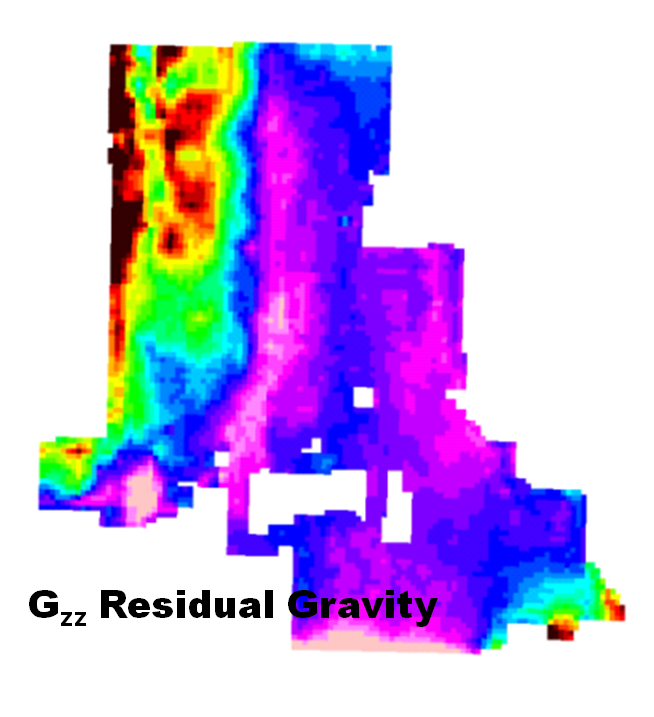

Gzz Residual Data

在EMIGMA中导入经过预处理的数据后,用户可以利用其先进的网格和建模功能以及最先进的反演技术对数据进行处理。

EMIGMA的网格功能包含用于不规则测量点的用户选择纵横比的矩形网格单元。此外,还允许创建一个适用于执行一系列数据再处理的FFT网格,如使用锥形Tukey窗函数、一阶、二阶和高阶导数计算、向上/向下延拓和波长/波数滤波。

不仅如此,EMIGMA的增强建模能力还兼容:

  • 导入地形文件
  • 从CAD或AutoCAD导入简单和/或复杂的多面体模型文件
  • 以 .dxf 格式(适用于AutoCAD), .asc  格式(适用于Vulcan) 和 .str 格式(适用于Surpac) 导出模型文件
  • 以GeoTIFF格式, DXF格式 (AutoCAD) 和 KML格式 (Google) 导入/导出地图。

软件包还包括一个正演模拟(通常称为“正演建模”)功能,它提供了用于模拟重力响应的强大算法。软件提供两种算法,一种是利用传统的数值积分方法,另一种是速度更快、精度更高的分析方法。

到目前为止,EMIGMA的3D反演功能是该软件包最强大的功能。反演方法不仅允许用户反演测量数据,还允许用户反演处理后的FFT数据。

软件提供三种算法:

快速线性共轭梯度(矩阵)

线性共轭梯度(矩阵)

非线性共轭梯度(迭代模型)

所有算法都允许用户选择矩形网格单元尺寸、任意网格方位角和随深度变化的厚度。

关于反演方法和其它特性的详细介绍,请下载 产品说明 (PDF)。

EMIGMA重力模块包含在EMIGMA高端完整版内,也可单独购买或和其它模块一同购买。

性价比高的综合软件
无限制的测量数据点(支持航空、海洋数据)
支持地面、航空、海洋和井中数据
从软件内置“帮助列表”和“教程”中就能获得多种帮助
直观友好的交互界面

点击图片放大

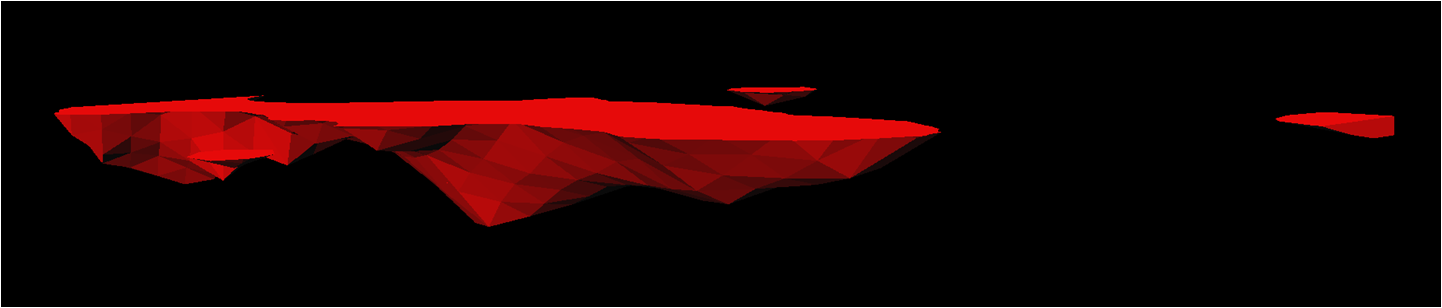

盆地模型

数据导入

  • ASCII 格式 (.xyz, .txt), 包含全张量梯度
  • 仪器导出格式 (仪器制造商决定的)
  • QCTool 格式 (.qct)
  • Geosoft 网格文件 (.grd)

数据处理和校正

Salt Dome
                  Model
点击图片放大
盐穹隆模型
  • QCTool 软件包含的基本校正方法:
    • 漂移、纬度、自由空间、布格、地形地貌、潮汐校正
    • Eötvös 校正 - 新功能
  • 快速傅里叶变换处理工具:
    • 波长/波数滤波
    • 向上/向下延拓
    • 求导
  • 1D, 2D 空间和数字滤波器
  • 数据校正工具(针对数据编辑和处理的增强功能)
  • 工区编辑器 (2D浏览编辑或工区设计)

数据显示和分析

  • 5种网格化算法:自然邻点、杜朗尼三角剖分、谢别得、最小曲率和薄板样条。
  • 2D 和 3D 等高面
    • 显示包括解析信号和水平解析信号导数的网格数据。
    • 支持导出为光栅文件或包含.KML和.DXF的地理参考文件
  • 3D 等高面显示
    • 将网格数据显示为平滑的三维曲面
    • 可导出到光栅文件及包含2D/3D信息的矢量文件
  • 包含可绘制数据曲线图和数据残值图的最复杂的地球物理曲线图绘图工具。
  • 3D 可视化
    • 联合实测数据和模拟数据的3D 建模可视化
    • 3D 反演和欧拉解的 3D 可视化
    • 反演切片可视化和导出功能

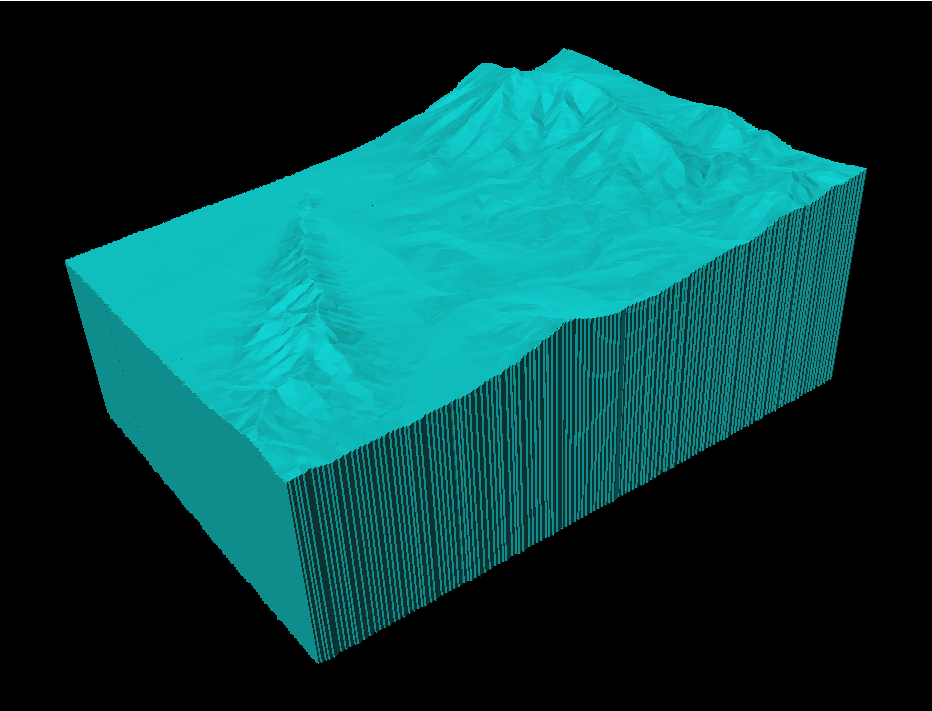

Topography
                  Model
点击图片放大
地形模型

梯度计算

  • 快速傅立叶变换梯度的推导
  • 垂直梯度水准测量
  • 水平梯度增强轮廓
  • 梯度模拟与用梯度反演

3D 建模

  • 3D 可视化
  • 可对大数据量的数据包进行建模
  • 3D空间地球物理建模工具
    • 不限数量的长方体或多面体目标建模
    • 可导入 DXF 格式(AutoCAD), ASC 格式(Vulcan), TRI 格式(Surface Mesh), (.xyz) 和 QCTool 网格格式(.egr) 的多面体文件
    • 轻松导出为 DXF, ASC 和 STR (适用于 Surpac) 格式
  • 利用如下功能快速准确地进行 3D 模拟:
    • 先进算法
    • 模型成套生成选项、批处理模式模拟和“噪声范围”功能
  • 地形影响
    • 支持ASCII 格式 XYZ 地形文件和 QCTool 软件网格 (.egr) 格式文件的导入和建模,并支持地形的非均匀密度效应

3D 重力反演

  • 利用测量和处理过的导数改进约束的反演技术
  • 对地质和地形影响敏感
  • 反演后移除网格单元 - 新功能

3D 欧拉反褶积

  • 测线数据和网格数据的3D扩展欧拉解
  • 2D 及 3D 可视化预处理

最后上传于2014年1月23日
