点击图片以放大

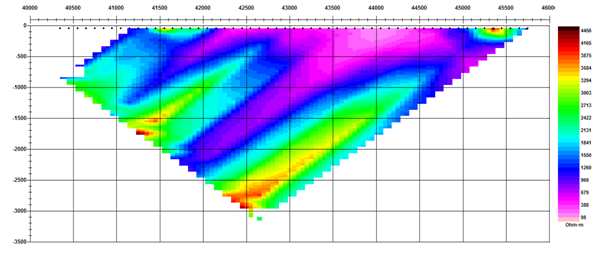

等高线伪断面图
电阻率/激电法软件包可作为EMIGMA高端版、专业完全版的一部分，以独立模块或其它EMIGMA软件许可证的附加组件提 供。可导入各种地球物理测量装置数据（偶极-偶极、单极-偶极、梯度、钻孔、跨孔、斯伦贝谢、温纳），并提供包括3D反演的 解译激电/电阻率法数据所需的全方位功能。
包含磁激发极化法及磁电阻率法相关功能
不限测量规模！
数据导入
- 时域激电法 - Zonge, ELREC6, Scintrex 导出格式或 ASCII 文本格式
- 频域激电法 - Zonge 或 ASCII 文本格式
- 具有相位信息的电阻率数据 - Zonge, SYSCAL(标准跨孔 ASCII 格式),
通用 ASCII 文本文件
数据处理及校正
- 1D 数字及空间滤波器 - 均值、中值、高斯及S-G滤波
- 数据光滑及抽取
- 包含动态数据表及折线图绘制的数据校正工具包可用来清除飞点、补齐数据点和绘制用于快速交叉分析的多测道数据折线图
- 物探测区合并
3D 建模
点击图片以放大

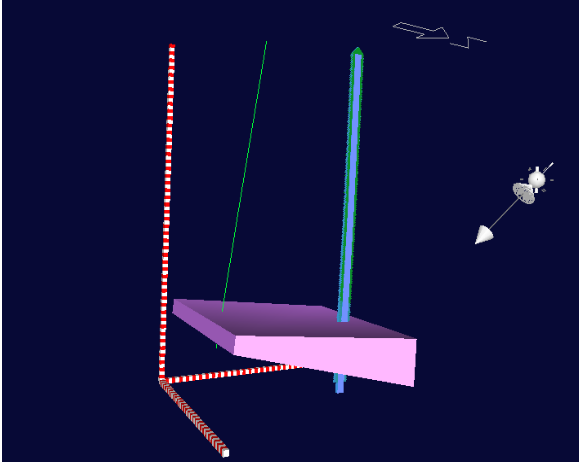

跨孔电阻率建模图
EMIGMA电阻率和激电三维建模工具非常优秀。其对于位于异常附近或内部的电极仍能提供稳定的结果；该工具快速准确，而且提供许多 其它应用程序无法提供的激发极化效应模拟。您可以在EMIGMA中模拟所谓的EM效应、关断时间或异相电阻率对比度效应，以及得到磁激发极化法的解。
- 准确快速的 3D 模拟: 成套模型生成及批处理模式
- 不限制数目的长方体、薄板及多面体目标
- 多种类型的多异常体相互作用
- 针对地形影响的建模
- 支持时域及频域激电法
- 支持激电/电阻率数据的磁效应
- 可变的电阻率及科尔-科尔参数
- 有处理层结构和异常体之间的全部差异的能力
- 可交互的 3D 地球物理模型建模工具包
3D 电阻率反演
- 支持偶极-偶极、单级-偶极、单极-单极测量数据
- 用户自定义的初始模型及反演参数
- 可约束模型电阻率
1D 电阻率反演
点击图片以放大

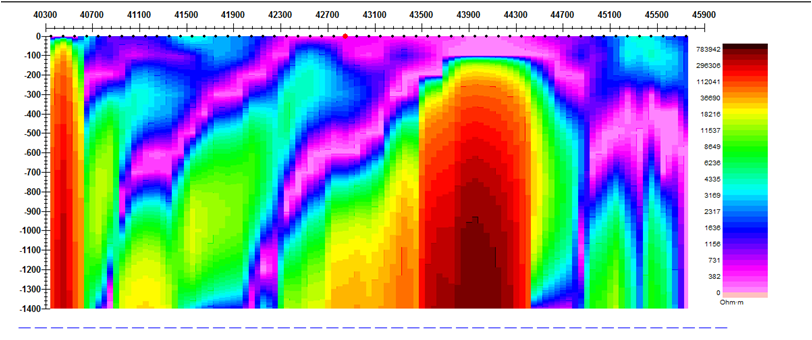

反演电阻率断面图
- 电阻率深度反演及3D 体积显示
- 固定层厚的光滑 OCCAM 反演
- 可充分约束层面电阻率和厚度的欠参数马奎特反演
- 用户可自定义初始模型及反演参数
- 两种正演技术可供选择
数据显示及分析
点击图片以放大

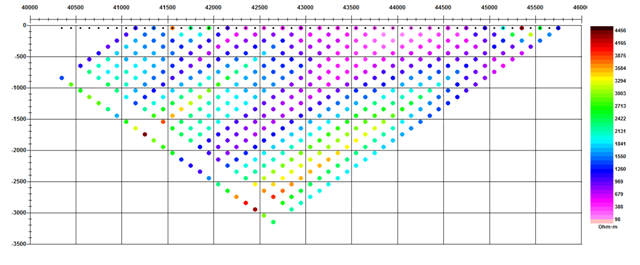

原始数据断面图
- 在显示 3D 结构的同时，以曲线、矢量、真 3D 数据曲面或 3D 等值曲面图显示 3D 数据
- 在3D 可视化工具中对3D 模型进行剖切显示
- 伪断面图及深度成像
- PEX显示模块 - 2D 电阻率法反演的断面显示
- 伪断面图工具
- 网格化：自然邻域，狄落尼三角剖分，最小曲率和薄板样条
- 等值图：2D 平面及 3D 曲面图
- 数据曲线图
- 残差绘图
- 如需了解更多数据显示能力细节, 请参见 EMIGMA 完整版
最后上传于2021年10月20日
