EMIGMA 高端系列产品

EMIGMA 时域瞬变电磁模块

时域瞬变电磁资讯

TEM data
                  surface
点击图片放大
时间域瞬变电磁数据表面图

时间域瞬变电磁软件包可以对地面及井中时间域瞬变电磁数据进行处理,其包含在EMIGMA高端完整版内,也可与其它EMIGMA高端许可一同购买或单独购买。

地面应用包含定源及动源回线装置,在地表开展测量(测量点在测框内和/或测框外);井中应用基于固定的发射端配合测量井中数据(带探头)。EMIGMA可处理接收机采集的单个或多个分量数据。在数据分量和建模中均用了典型的勘测现场惯例。在导入数据时就设定好了测量装置,同时接收机的位置和方向也会保存在EMIGMA中以备之后数据的解释及建模。

除了解译实测数据外,EMIGMA还是非常不错的地球物理勘探设计工具,用户可以利用它建立单个线框、测线或井中勘探,亦可建立多个线框、测区或多个井中勘探项目。三维可视化交互允许用户在三维空间中观察测线及测点。


数据导入

Sulphide
                  Deposit
点击图片放大
硫化物矿体
  • 可校准导入各大厂商仪器数据,包括Geonics Protem, Geonics EM61/63, UTEM3 及 UTEM4, Zonge, SIROTEM, Crone, TEM-FAST, terraTEM, Phoenix, VTEM等
  • 亦可导入通用的AMIRA格式数据

数据处理及校正

  • 一维数字及空间滤波器
  • 简单及加权平均抽取滤波器
  • 包含动态电子表格和曲线图的数据校正工具可以提供数据去噪、遗失数据插值及快速交叉数据分析所需的含有多条不同测道数据的曲线图

数据显示及分析

Calibrated
                  models
点击图片放大
校正后模型
  • 快速翻看不同时间门数据
  • 多测道网格化
  • 视电阻率曲线图、平面图或空间等高线显示
  • 在三维成像模块中三维显示及切割模型
  • PEX显示模块 - 地电断面的二维展现
  • 网格化:自然邻域,狄落尼三角剖分,谢别得插值法,最小曲率和薄板样条
  • 等高线图:二维平面及三维曲面图
  • 时间衰减等值线图
  • 数据曲线图
  • 残差绘图

如欲获取更多详细数据显示能力介绍,请参见 EMIGMA 完整版

三维建模

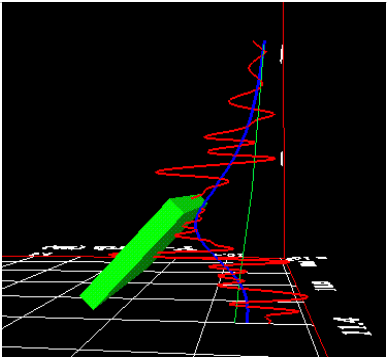

Borehole model
                  with data and simulated data overlay
点击图片放大
测井数据建模及模拟数据重叠显示
  • 快速准确的三维模拟:包括成套模型生成和批量模拟
  • 无限制的长方体,板状体及多面体建模
    如:管状体(空心圆柱体加盖或无盖)、椭圆体、炮弹、子弹、地雷、鼓状体、球体及其它多面体
  • 多异常体交互影响
  • 电阻率、磁化率及柯尔-柯尔参数可调
  • 地貌影响的建模 - 模拟地貌及多面体生成器
  • 在电磁数据中对部分磁效应进行建模
  • 能够处理层结构和异常体之间的全部差异
  • 可交互的三维建模工具
  • 可导入CAD建模结果

一维反演

  • 支持定源动源装置的测框内外数据反演
  • 光滑OCCAM反演及非光滑马奎特反演算法 - 揭示地表覆盖或基岩埋深的双层模型反演及最高可达19层的多层非等厚模型反演
  • 支持带入GPS高程信息
  • 用于横向约束结果的多测点反演
  • 利用多分量数据减少数据多解性

时间域瞬变电磁数据的伪反演

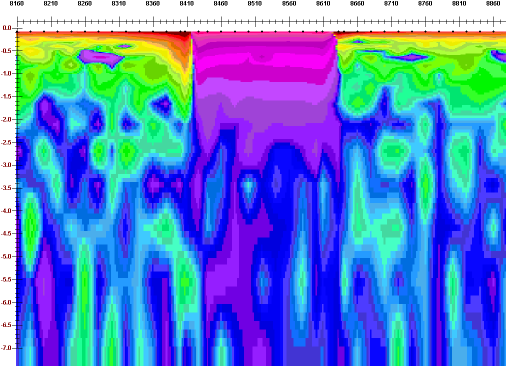

TEM
                  pseudo-section
点击图片放大
时间域瞬变电磁数据拟断面图
  • 基于等高时间衰减常数的反演
  • 电导率-深度成像

数据导出

  • 模型可输出为页面描述文件或光栅图
  • 反演结果可输出为ASCII XYZ格式(包含点号、点位、深度及视电阻率)以方便载入Geosoft或Surfer进行进一步地电断面编辑
  • 深度切片及立体输出
  • 模型可输出到3D CAD
  • 模型数据及处理过的数据可输出为XYZ或Geosoft格式
  • 可输出为EMIGMA数据库或者Petros PEV格式方便与同行共享您的结果

最后上传于2014年2月28日
